TurtleBot3 + Gazebo + Navigation2 (ROS 2 Jazzy)

ROS 2 JazzyでGazebo（旧Ignition）上のTurtleBot3をNavigation2（Nav2）を動かすまで＋その過程で調べたことのメモです。

背景

ROS 2 HumbleまではROBOTIS公式のe-manualを参照すればよかったのですが、現状はJazzyのサポートがないためその他のリソースを参照しながら実行する必要があります。

Foxyのときに試してみたログはZennのスクラップに公開しています。

Gazebo + Navigation2 (ROS 2 Foxy)

ROBOTISが公開しているTurtleBot3のROS 2パッケージを利用してNavigation2を試す。 公式のe-manual＋参考資料を読みながら進める。 https://emanual.robotis.com/docs/en/platform/turtlebot3/simulation/ https://q

Zenn

ちなみに、2024年5月ごろに実機を動かした際のログを下記のスクラップに公開しています。Gazeboではなく実機で動かしたい場合はこの内容が参考になると思います。

Raspberry Pi 4 + Ubuntu 24.04 + ROS 2 Jazzy (May, 2024)

Raspberry Pi 4（RAM 2GB）にUbuntu 24.04 + ROS 2 JazzyをインストールしてTurtleBot3 Burgerを動かすまで ubuntu-24.04-preinstalled-server-arm64+raspi.img.xzではSSHのパスワード認証が初期状態で無効化されてい

Zenn

Nav2では検証用にTurtlebot3を動かすためのlaunchを用意しており、それがJazzyに対応しているとXで@dandelion1124さんに教えていただきました。

https://twitter.com/dandelion1124/status/1861741933141594330

調べてみると、Nav2のドキュメントに使い方の記載がありました。今回は基本的にこのページに書かれていることをなぞって進めていきますが、ドキュメント内の画像はだいぶ古いので本記事には適宜スクリーンショットを貼り付けておきます。

Getting Started — Nav2 1.0.0 documentation

This document will take you through the process of installing the Nav2 binaries and navigating a simulated Turtlebot 3 in the Gazebo simulator.

docs.nav2.org

Turtlebot3のJazzy対応について

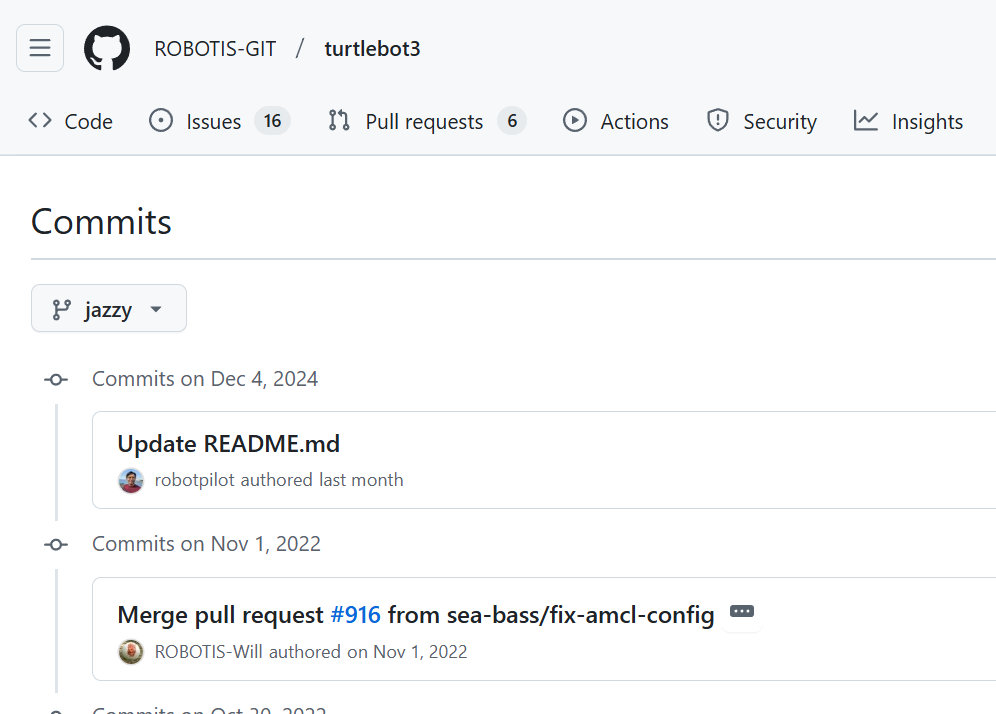

2022年11月頃のHumble向けの更新を最後にしばらく更新が停止していましたが、2024年12月ごろから更新が再開しているようです（現状はREADMEの更新のみです）。

手順

ROS 2 Jazzyがインストールされた環境の用意

docker-ros2-desktop-vncをWEBブラウザ経由で使うか、ros2_setup_scripts_ubuntuを使ってUbuntuにインストールするのがおすすめです。今回はdocker-ros2-desktop-vncをWEBブラウザ経由で使います。

ROS/ROS2のGUIをWebブラウザ経由でお手軽に試せるDockerfileを公開しました

ROS/ROS 2のGUIをWebブラウザ経由でお手軽に試せるDockerfileとDockerイメージを公開しています。その特徴と使用方法を紹介します。

memoteki

ROSパッケージのインストール

nav2-bringup（とその依存パッケージ）をインストールすることで必要なパッケージをまとめてそろえることができます。

sudo apt install ros-jazzy-nav2-bringup

Jazzy以降では新しいGazebo（Gazebo Classicではない方）に対応するためのdescriptionパッケージとしてROBOTIS公式ではなくNav2で用意しているdescriptionパッケージを使用します。今回使用するのは、nav2_minimal_tb3_simパッケージです。URDFもこのパッケージにまとまっています。

GitHub - ros-navigation/nav2_minimal_turtlebot_simulation: A minimum description & simulation of the TB4 using standard ROS-GZ tools

A minimum description & simulation of the TB4 using standard ROS-GZ tools - ros-navigation/nav2_minimal_turtlebot_simulation

GitHub

起動

source /opt/ros/jazzy/setup.bash

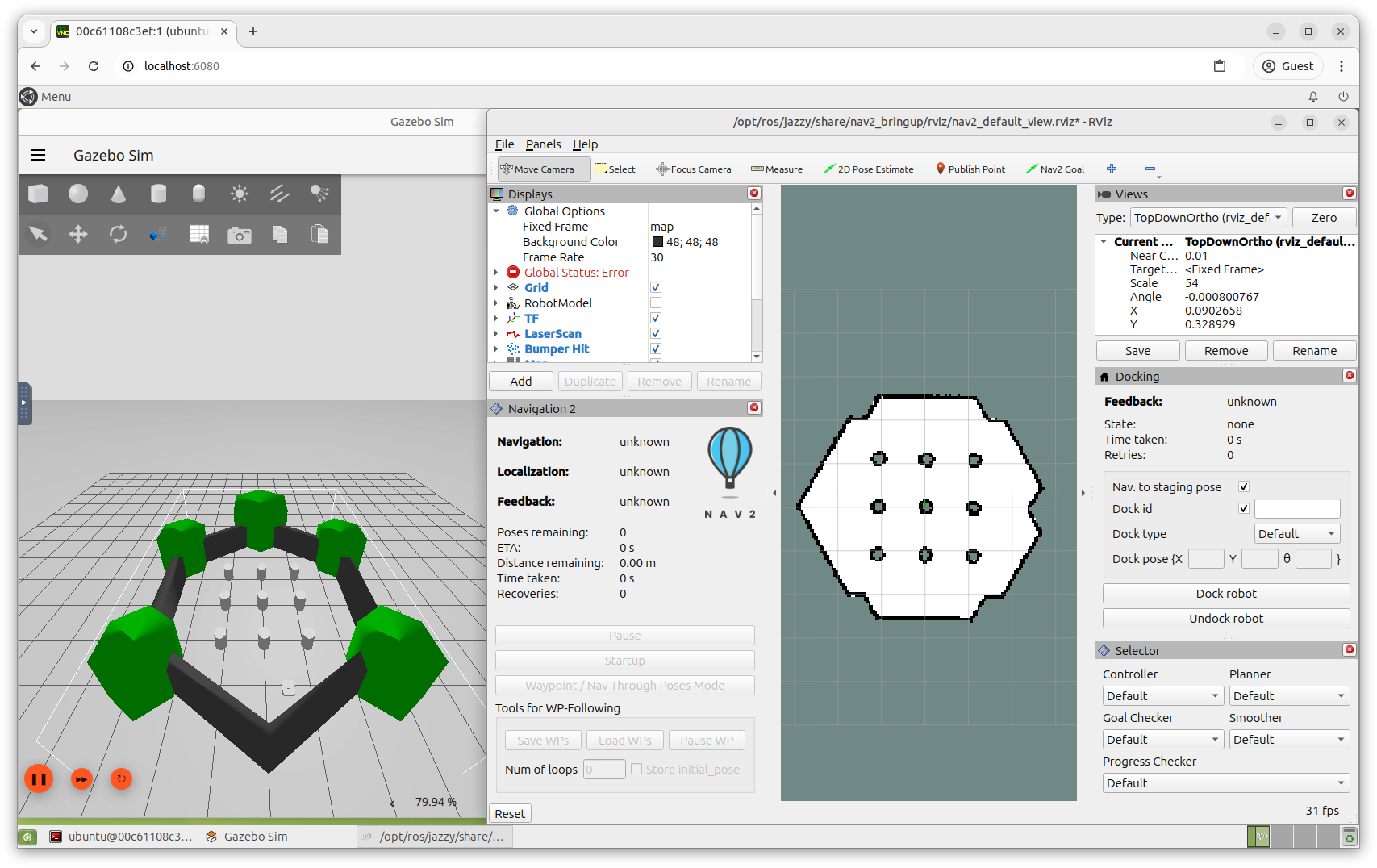

ros2 launch nav2_bringup tb3_simulation_launch.py headless:=False

RViz

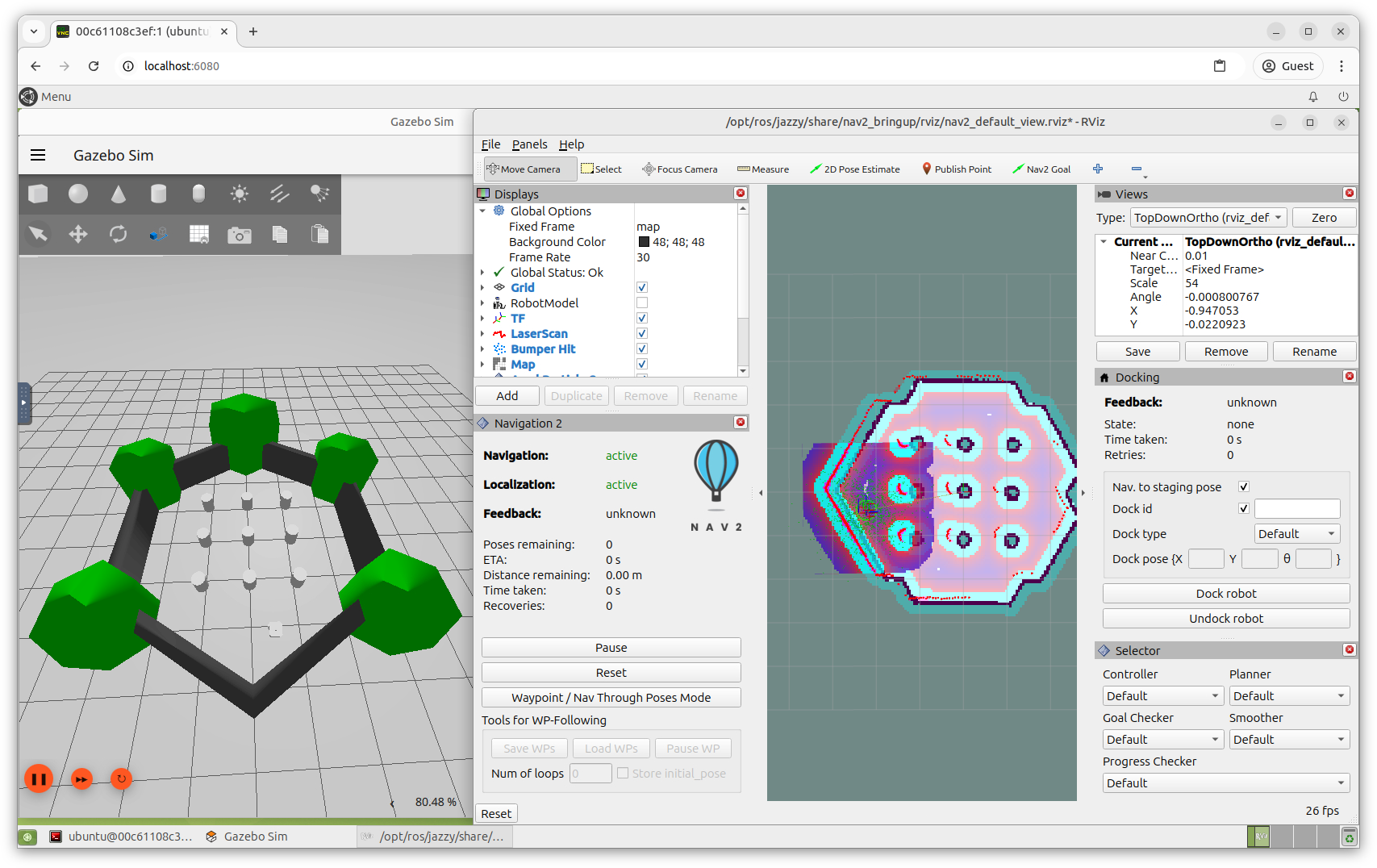

2D Pose Estimateで適当にそれっぽい位置・姿勢を指定します。

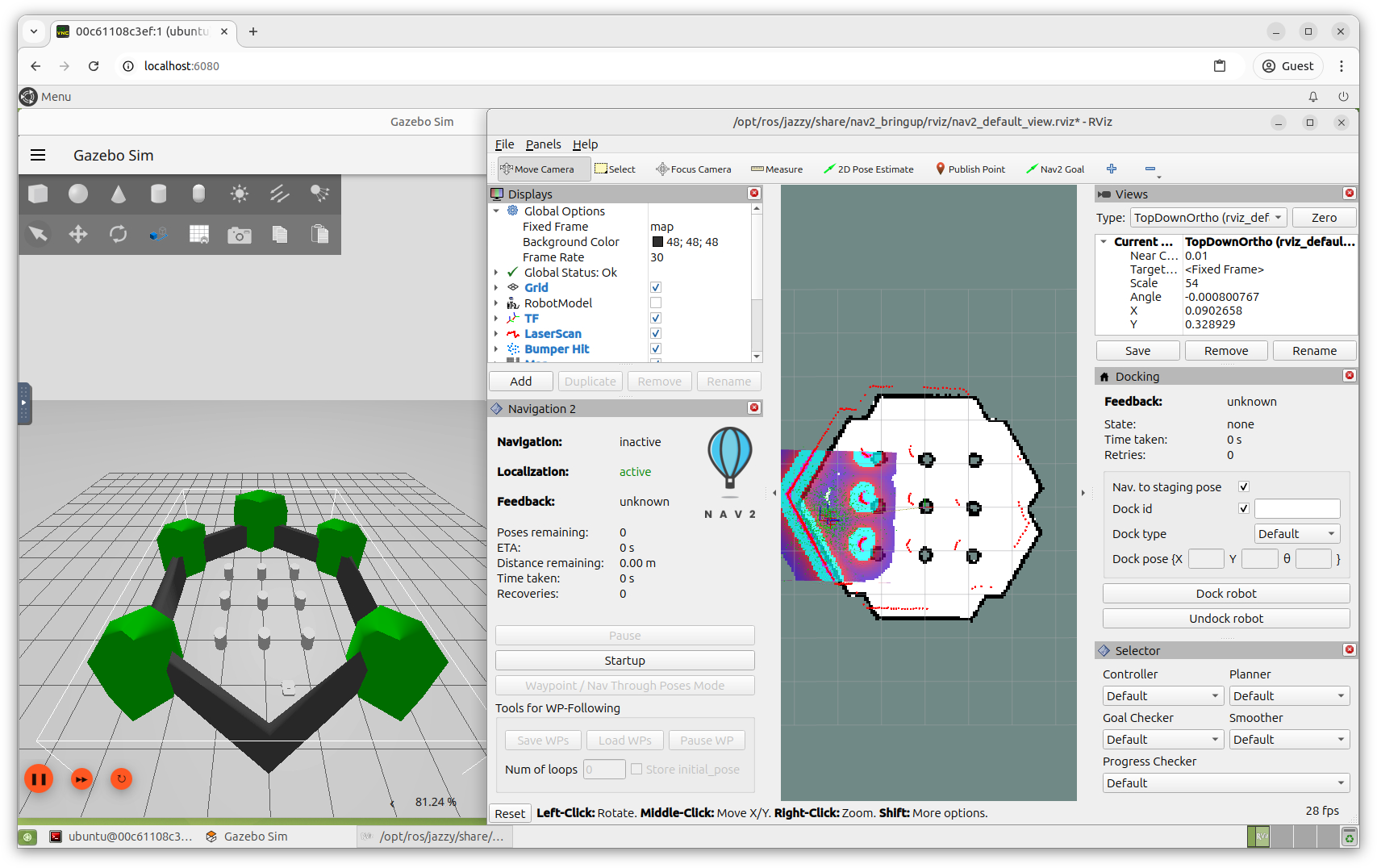

たまにNavigationがinactiveのまま反応しないこともありました。理由はきちんと調べていませんが、ノードの再起動で復活しました。

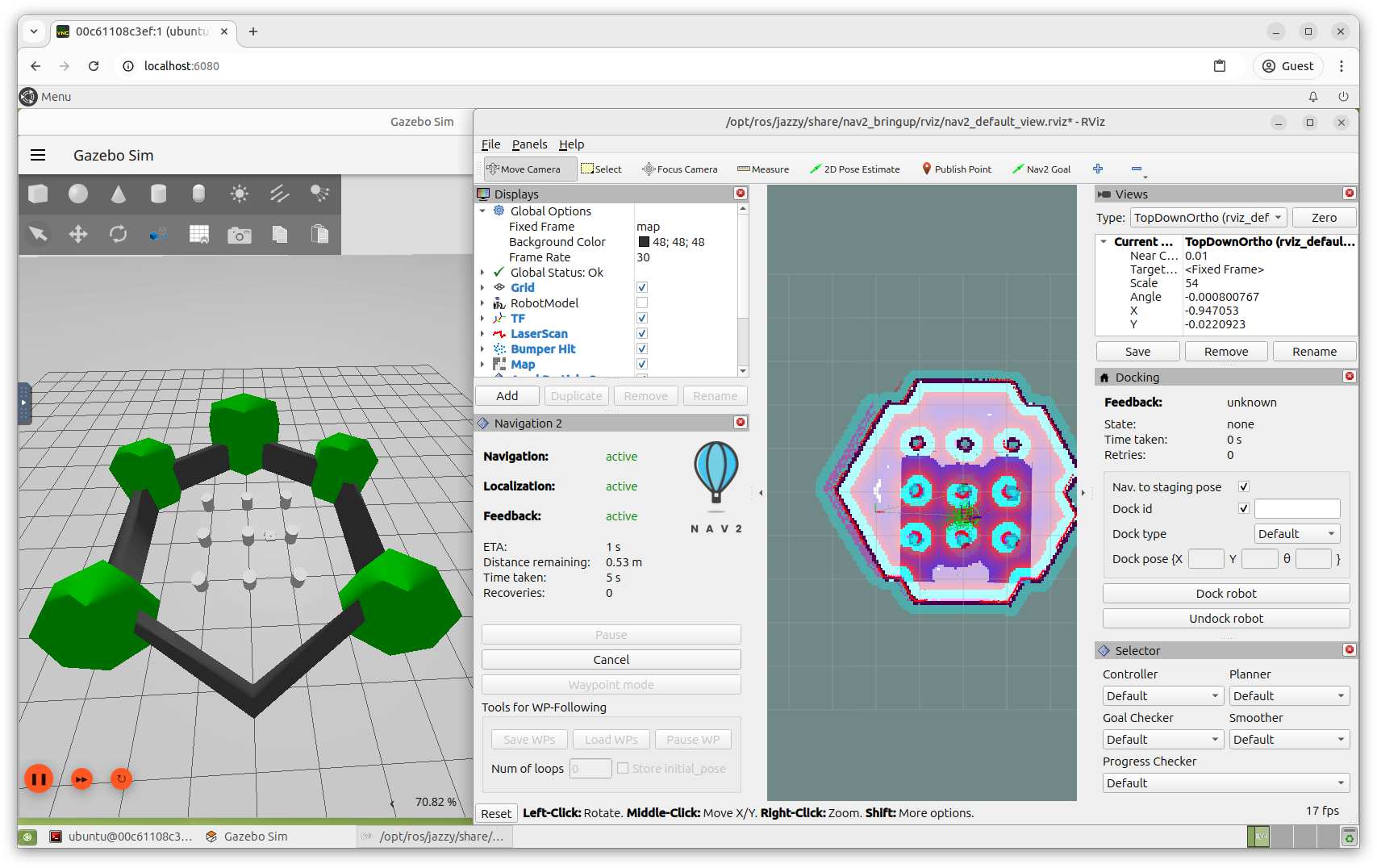

Nav2 Goalで目標とする位置・姿勢を指定します。走行中はNavigation 2のパネルのFeedbackがactiveになります。

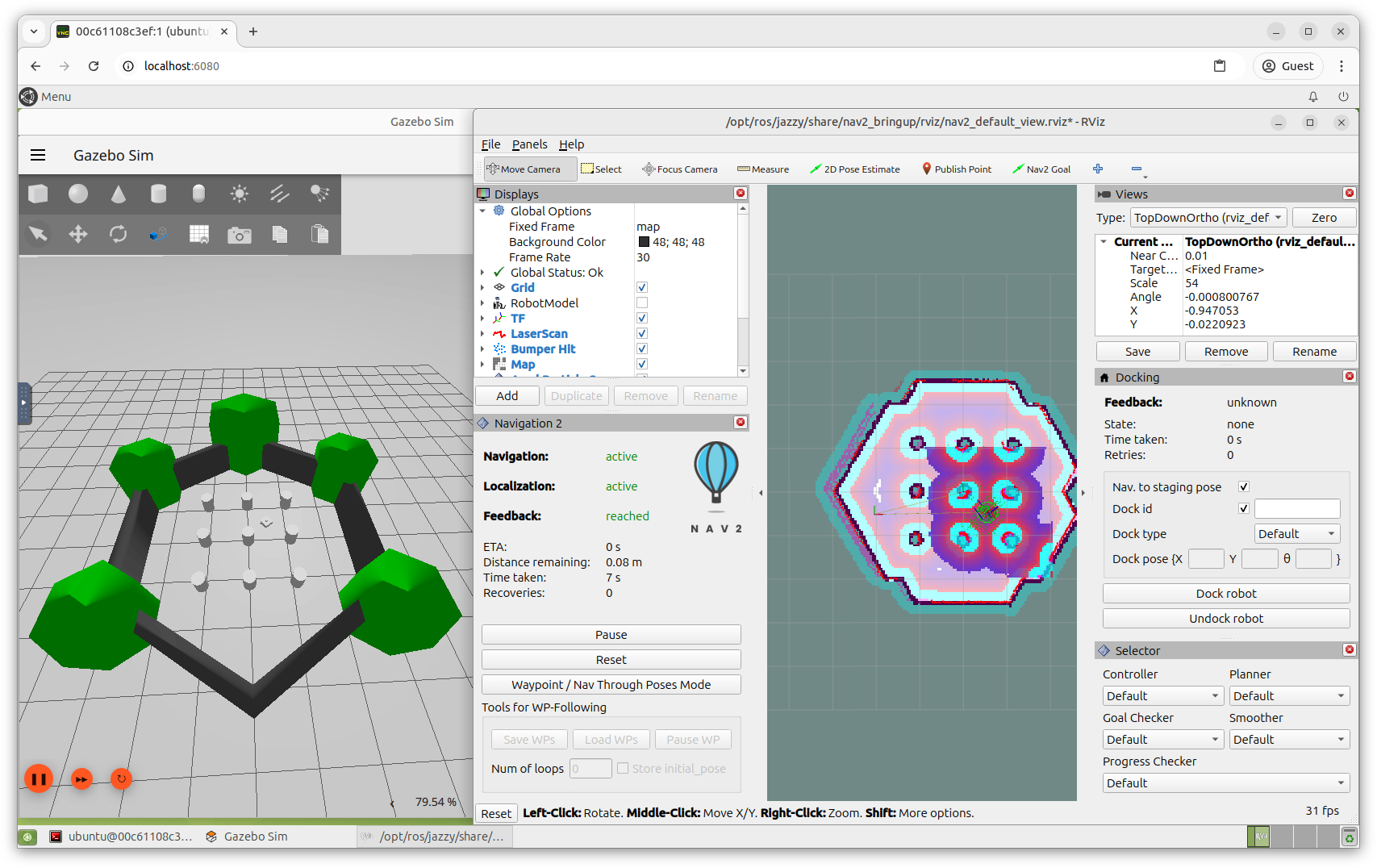

指定位置（ゴール）までたどり着くとNavigation 2のパネルのFeedbackがreachedになります。

一連の動画です。

チュートリアルの手順は以上です。

@dandelion1124さんに教えていただくまでは、ROBOTISが公式で公開しているパッケージを調整したりしていたのですが、Nav2のドキュメントに従えば特にコードを編集したりすることなくあっという間にチュートリアルを終えることができました。次は実機をNav2で動かしたいと思います。

調べている過程で気づいたことのメモ

いくつか気づきがあったのでメモしておきます。HumbleからJazzyへ移行する際はリンク先の内容を参考にしていただくと良いと思います。

Navigationで使うメッセージ

JazzyではTwistメッセージからTwistStampedメッセージに切り替わっていくようです

Switch from Twist to TwistStamped for cmd_vel · Issue #1594 · ros-navigation/navigation2

Right now we use Twist which contains no time based information. This may be important for detecting old or out of order messages in async applications. A survey should be conducted for supporting ...

GitHub

Gazeboのバージョン

Gazebo Classicではなく、新しい方のGazeboを使います。

GazeboもROSと同様にアルファベット順に名称が決まっており、ROS 2 JazzyではGazebo Harmonicを使います。

※2025年でGazebo Classicはサポート終了予定です。

🔥 ROS2 JazzyでのGazeboシミュレーションの垣根を払う！

概要 いま、ROS2 Jazzy (Ubuntu 24.04) でシミュレータ事情に関する情報はやや見つけづらくなっています。名前の変更の歴史のせいで検索が死んでいる状態です。 「結局なにをどうすればいいんだーー！！」と思ってググったりChatGPTに聞いたりすると、それなりに沼にハマります。 結論から言えば新Gaze

Zenn

【令和最新版】Gazebo（旧Ignition）の現在 - Qiita

はじめに 2022年 4月からIgnitionの名前がGazeboに変更され、ROS界隈に破壊と混沌をもたらしました。 それに加えてバージョンGardenからパッケージ名,API,メッセージ型等全てがign 系の名前からgzに変更されたことにより、さらに混乱する事態になっ...

Qiita
