メモリ2GB版Jetson NanoでDocker内のROSを使うまで

Jetson Nano 2GB Developer Kit（メモリ2GB版Jetson Nano）でROSインストール済みのDockerイメージを用意して、コンテナ内のROSを使うまでをメモします。

この記事はROS/ROS2 Advent Calendar 2020の16日目の記事です。

概要

Jetson Nano 2GB Developer Kit用JetPackでJetson Nanoを起動して、ROSインストール済みのDockerイメージをベースにdusty-nv/jetson-inferenceとdusty-nv/ros_deep_learningをインストールしたイメージを作成します。メモリ4GB版でも適宜読み替えればそのまま実行できるかもしれませんが、部分的にしかメモリ4GB版では確認していないため、「メモリ2GB版Jetson NanoでDocker内のROSを使うまで」ということにしています。

使用するもの

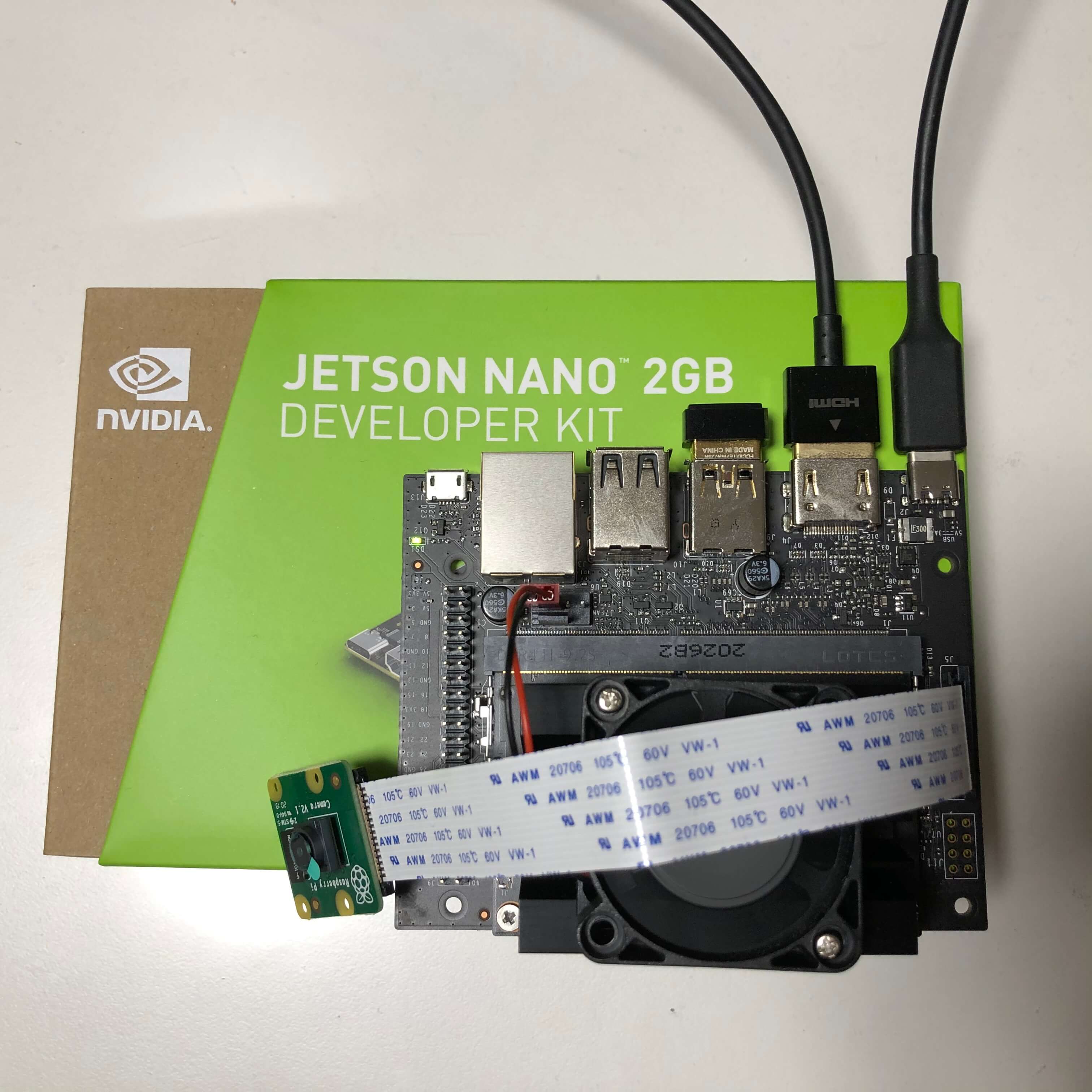

Jetson Nano 2GB Developer Kit

NVIDIA Jetson Nano 2GB 開発者キット

NVIDIA Jetson Nano 2GB 開発者キットがグラフィックボードストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

Jetson Nano用のmicroSD

Dockerイメージを保存するので64GB以上はほしいです。

Amazon.co.jp: サンディスク microSD 128GB UHS-I Class10 読取り最大100MB/s 【Nintendo Switch メーカー動作確認済】 SanDisk Ultra SDSQUAR-128G-EPK エコパッケージ : DIY・工具・ガーデン

amzn.to

Jetson Nano用の無線LANアダプタ

2.4GHz帯しか対応していませんが、追加でのドライバインストールせずに使えたのでおすすめです。

TP-Link USB WiFi Adapter for PC (TL-WN725N)

TP-Link WIFI 無線LAN 子機 11n/11g/b デュアルモード対応モデル英語パッケージ TL-WN725N(EU)が無線LAN子機ストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

Jetson Nano用のUSB Type-Cの電源

ノートパソコンを充電するときに使っているものと同じものを使っています。

Anker PowerPort Atom III Slim 4ポート USB-C 充電器 65W

Amazon.co.jp: Anker PowerPort Atom III Slim (Four Ports) - 65W 4ポート USB-C 充電器 PowerIQ3.0搭載, PD対応 GaN(窒素ガリウム)採用 iPhone/iPad/iPod/MacBook Air/その他USB-C機器対応 (ブラック) : パソコン・周辺機器

amzn.to

Amazon | Anker PowerLine II USB-C & USB-C 2.0 ケーブル (1.8m ブラック)【USB-IF認証取得/超高耐久/PD対応】Galaxy S10 / S10+ / S9 / S9+、iPad Pro (2018, 11インチ) / iPad Air 5 / MacBook / Air (2018)、MateBook対応テレワークリモート在宅勤務 | Anker | USBケーブル通販

Anker PowerLine II USB-C & USB-C 2.0 ケーブル (1.8m ブラック)【USB-IF認証取得/超高耐久/PD対応】Galaxy S10 / S10+ / S9 / S9+、iPad Pro (2018, 11インチ) / iPad Air 5 / MacBook / Air (2018)、MateBook対応テレワークリモート在宅勤務がUSBケーブルストアでいつでもお買い得。当日お急ぎ便対象商品は、当日お届け可能です。アマゾン配送商品は、通常配送無料（一部除く）。

amzn.to

Jetson Nanoに接続するカメラ

CSI接続のカメラモジュールを使います。USB接続のWebカメラでも使えると思います。

Amazon.co.jp: SainSmart IMX219 AIカメラモジュールNVIDIA Jetson Nanoボード用8MPセンサー120度FoV : パソコン・周辺機器

amzn.to

Amazon.co.jp: ロジクールウェブカメラ C270n HD 720P 小型 Webカメラ usbカメラ自動光補正カメラノイズリダクションマイク付パソコン PC Windows Mac Chrome 国内正規品 : パソコン・周辺機器

amzn.to

Jetson NanoへのJetPackのインストール

JetPack 4.4.1を使用します。 NVIDIA DeveloperのJetPack SDKのページ（https://developer.nvidia.com/embedded/jetpack）によると、Jetson Nano 2GBはJetPack 4.4.1以降（JetPack 4.4.1にはL4T 32.4.4とCUDAのライブラリ等が含まれています）でしか動かないようです。

JetPack 4.4.1 includes L4T 32.4.4 with these highlights:

Support for Jetson Nano 2GB Developer Kit

All other features and benefits from L4T 32.4.3

JetPack 4.4 includes L4T 32.4.3 with these highlights:

Support for upgrading JetPack and L4T using debian package management tool

Support for Generic Timestamping Engine (GTE) for Jetson AGX Xavier and Jetson Xavier NX

Support for Dynamic Frequency Scaling (DFS) for Video Image Compositor (VIC) using actmon

SE (Security Engine) samples to demonstrate hardware backed authentication and encryption capabilities of Jetson TX2 series, Jetson AGX Xavier and Jetson Xavier NX modules

Utility to fuse multiple Jetson modules simultaneously

Option to specify APP partition size on the microSD card during initial configuration at first boot of Jetson Xavier NX and Jetson Nano Developer Kits

Supports Vulkan 1.2

余談ですが、JetPackとL4Tのそれぞれのバージョンの対応リストは以下のページから確認できます。

JetPack Archive

This page includes access to previously released versions of JetPack. The latest version of JetPack is always available under the main NVIDIA JetPack product page.

NVIDIA Developer

イメージのダウンロード

以下のページからJetson Nano 2GB用のJetPack4.4.1のイメージファイルをダウンロードします。6.5GBほどありました。

Jetson Nano 2GB Developer Kit - Get Started

Find resources to build AI apps, AI robots, and more.

NVIDIA Developer

以下の画像はJetPack SDKのトップページのスクリーンショットです。

Jetson Nano 4GB用の jetson-nano-4gb-jp441-sd-card-image.zip とJetson Nano 2GB用の jetson-nano-2gb-jp441-sd-card-image.zip があり、Jetson Nano 2GBでは jetson-nano-4gb-jp441-sd-card-image.zip のイメージではOSが正常に起動しないようです。

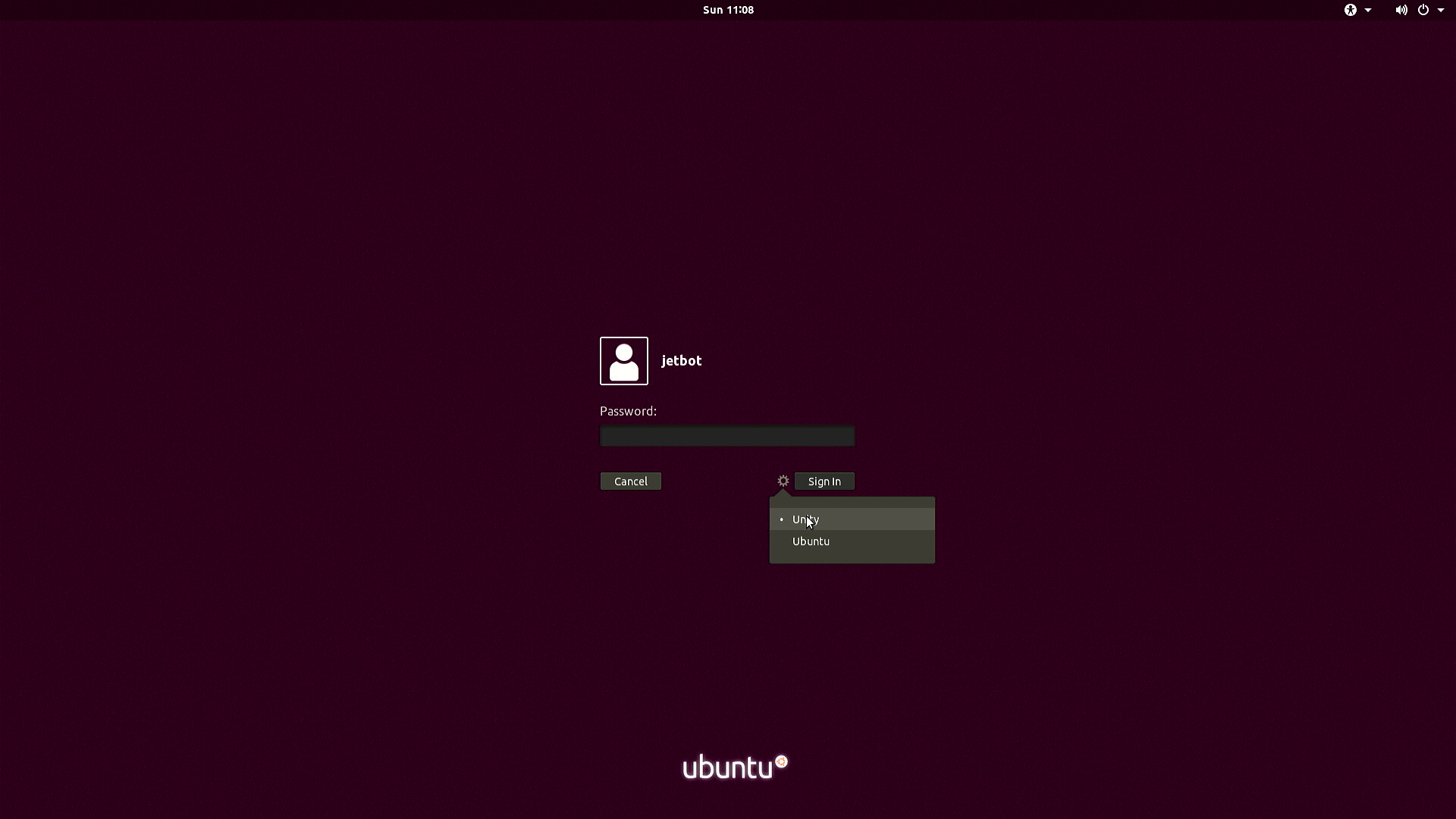

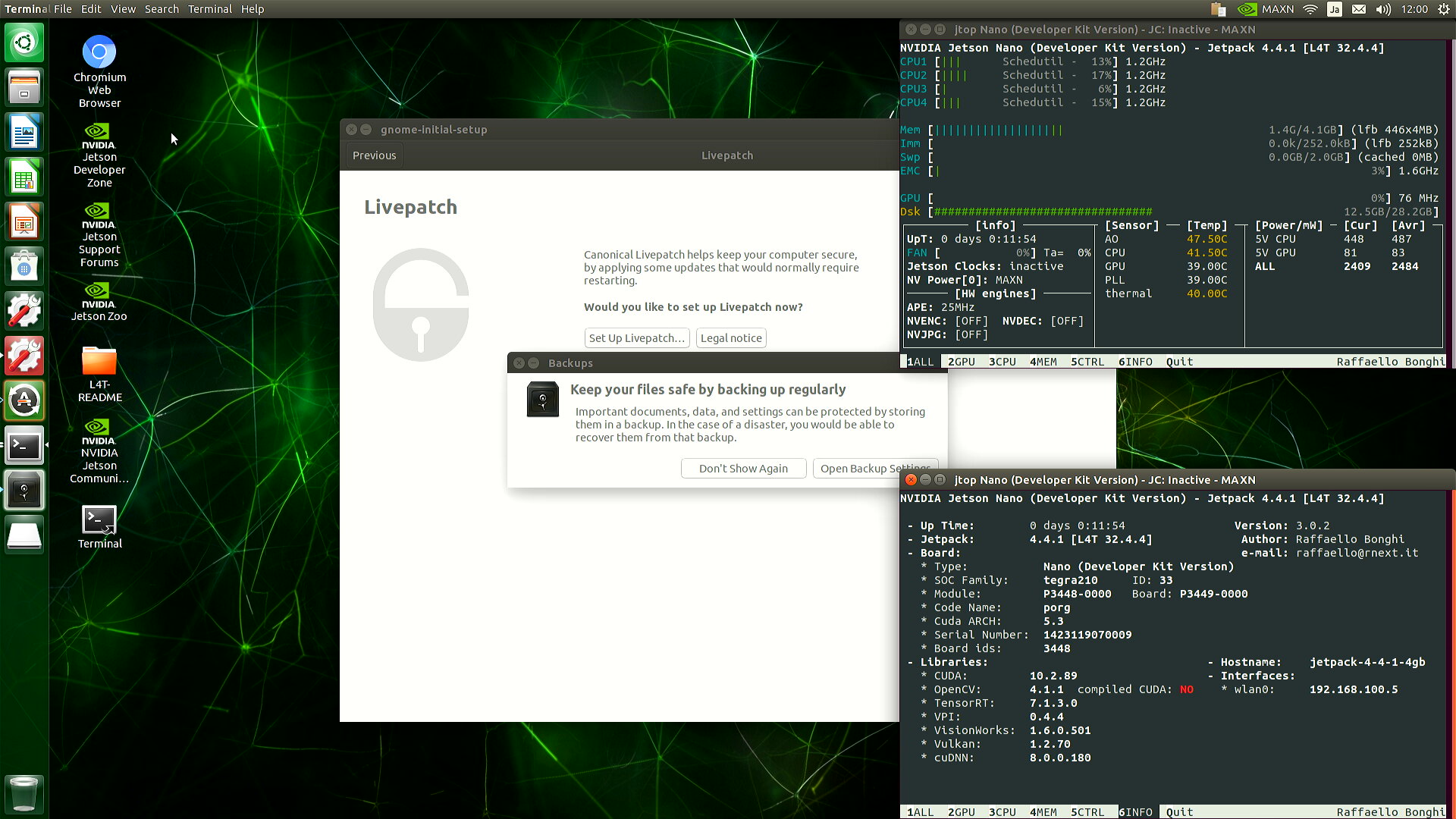

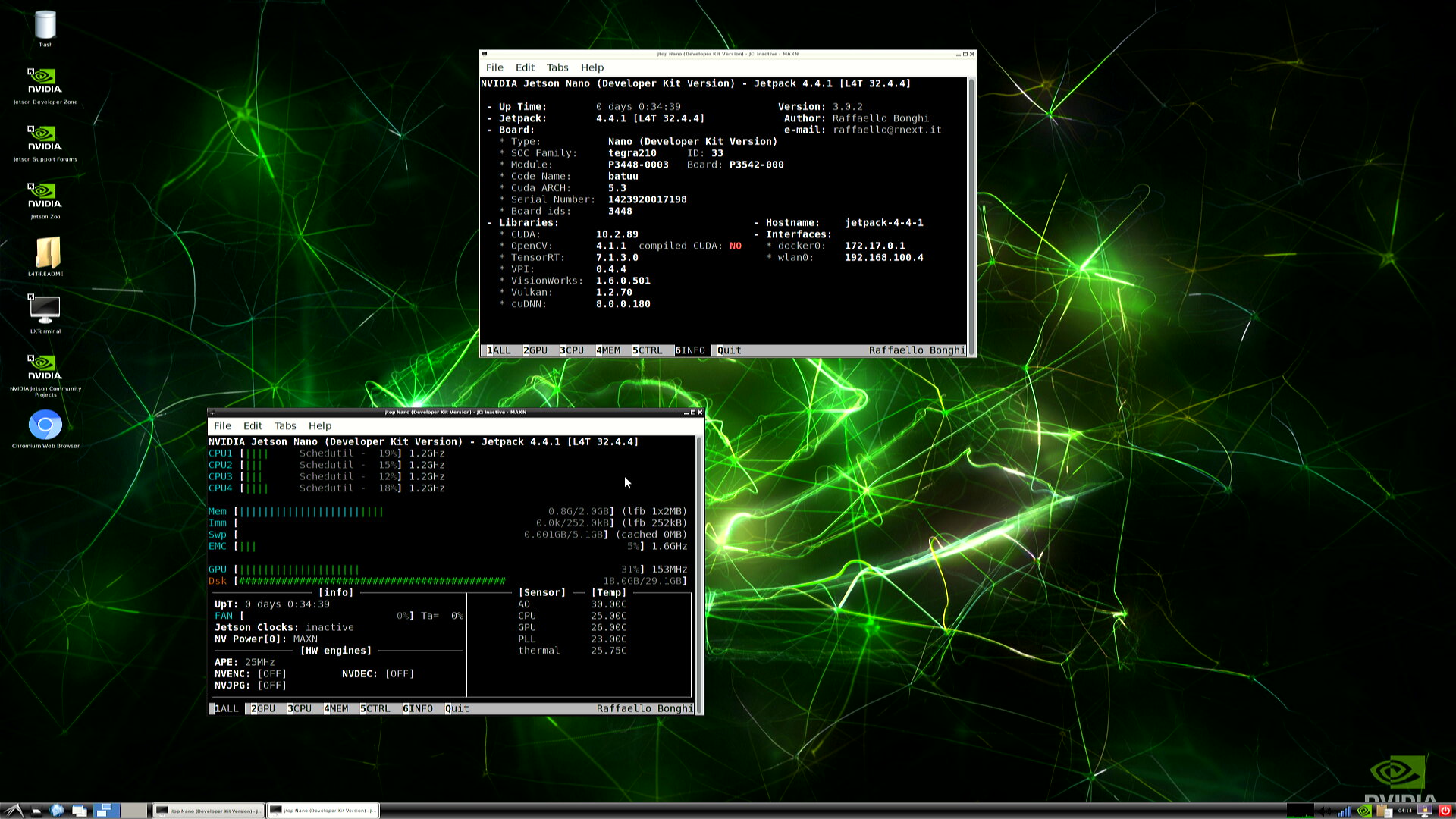

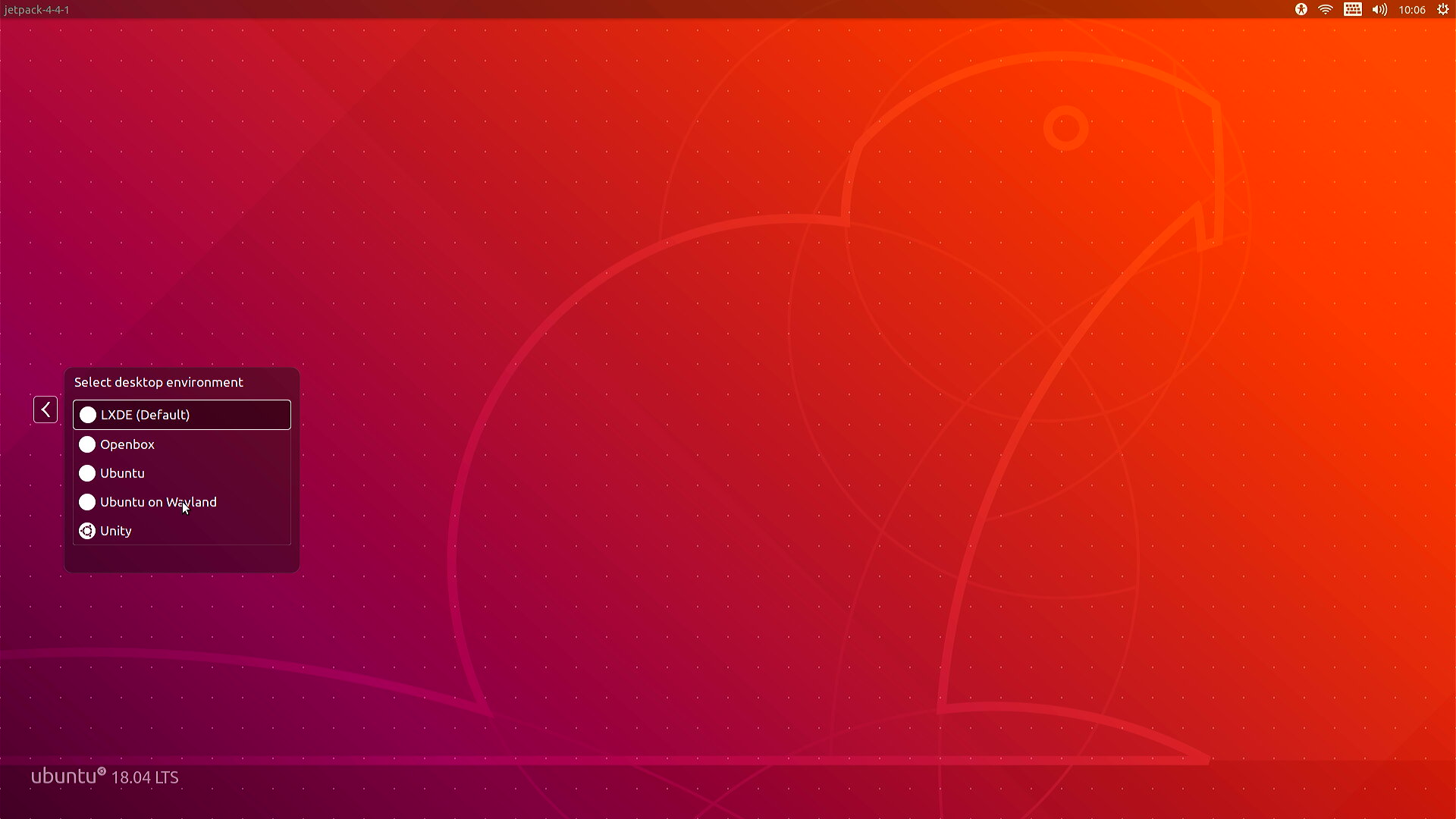

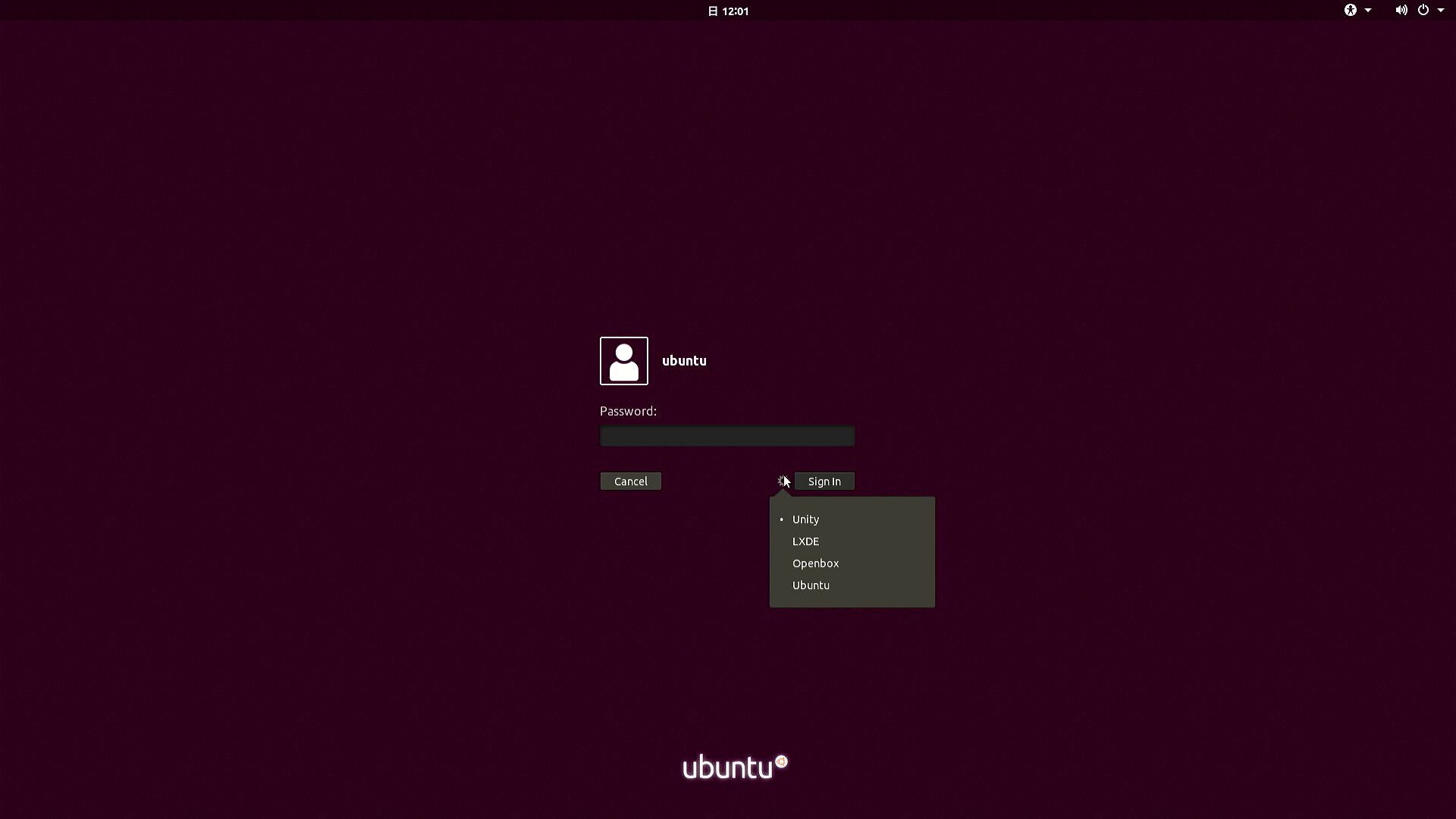

また、Jetson Nano 2GBとJetson Nano 4GBではデスクトップ環境が異なるようです。以下の「デスクトップ環境の違い」に書きました。

イメージの書き込み

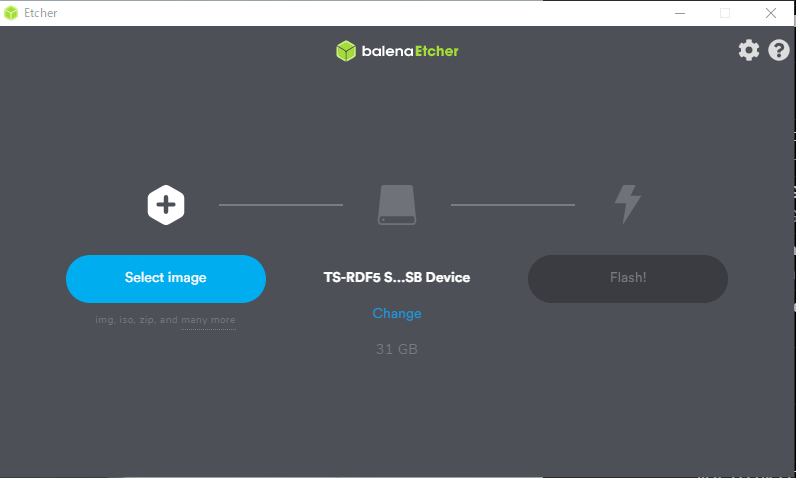

イメージの書き込みにはbalenaEtcherがおすすめです。 microSDカードを選択して、書き込むイメージファイルを圧縮ファイルのままドラッグ＆ドロップし、「Flash」ボタンを押すだけで書き込みができます。 WindowsだけでなくmacOSとLinuxにも対応しています。

NVIDIAのGetting StartedのドキュメントでもbalenaEtcherが紹介されています。

balenaEtcherは以下のページからダウンロードできます。

balenaEtcher - Flash OS images to SD cards & USB drives

A cross-platform tool to flash OS images onto SD cards and USB drives safely and easily. Free and open source for makers around the world.

balena.io

Jetson Nanoの初期設定

Jetson Nanoの電源を入れ、L4Tを起動します。

最初はEULA（End-User License Agreement）への同意やユーザ名、ホスト名の設定などがあります。適宜設定を進めてください。

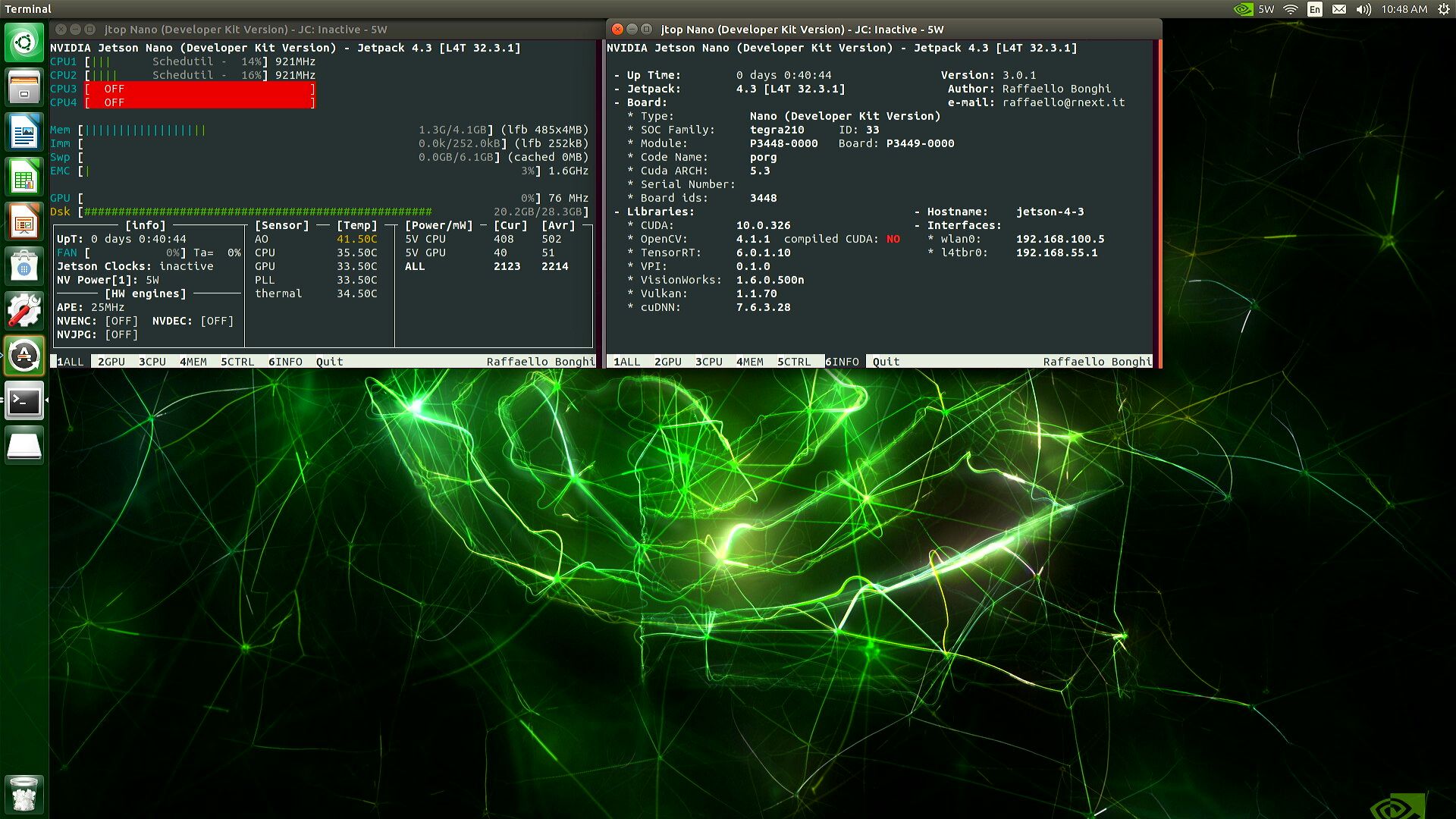

また、jtopを入れておくとJetson Nanoのステータスを確認できるのでおすすめです。

GitHub - rbonghi/jetson_stats: 📊 Simple package for monitoring and control your NVIDIA Jetson [Orin, Xavier, Nano, TX] series

📊 Simple package for monitoring and control your NVIDIA Jetson [Orin, Xavier, Nano, TX] series - rbonghi/jetson_stats

GitHub

以下のコマンドを実行してから再起動するとjtopコマンドを使えるようになります。

sudo -H pip install -U jetson-stats

Jetson NanoのDockerの初期設定

CUDAコンパイラを扱えるようにするため、以下のページを見ながら/etc/docker/daemon.jsonを編集し、 docker build時にもGPUへのアクセスを有効にします。

GitHub - dusty-nv/jetson-containers: Machine Learning Containers for NVIDIA Jetson and JetPack-L4T

Machine Learning Containers for NVIDIA Jetson and JetPack-L4T - dusty-nv/jetson-containers

GitHub

Jetson Nano用にDockerイメージを作成＆起動

ROSがインストールされたDockerイメージを作成します。

Dockerfileは以下のリポジトリに公開しています。

GitHub - Tiryoh/jetson-nano-containers: Dockerfiles for Jetson Nano

Dockerfiles for Jetson Nano. Contribute to Tiryoh/jetson-nano-containers development by creating an account on GitHub.

GitHub

ROSがインストールされたDockerイメージ（ベースイメージ）

今回はROS Melodicのイメージをビルドすることにします。インターネットの回線速度やmicroSDの読み書き速度にもよりますが多少時間がかかります。 20分程度かかったような気がします。

cd ~/
git clone https://github.com/Tiryoh/jetson-nano-containers.git
cd ~/jetson-nano-containers/l4t-r32.4.4/ros-melodic
sudo docker build -t ros:melodic-ros-base-l4t-r32.4.4 .

無事にビルドできたらDockerコンテナを起動します。

sudo docker run --network host -v /tmp/argus_socket:/tmp/argus_socket --runtime nvidia --rm -it ros:melodic-ros-base-l4t-r32.4.4

Dockerコンテナ内でroscoreを無事を起動できることを確認できると思います。

ここで少しdocker runのオプションについて補足します。

--network host

ホストマシン（Jetson Nano）とネットワークを共有するためのオプションです。これを有効にすることにより、ROS_IPやROS_MASTER_URIについてDockerを意識せずに設定することができます。

-v /tmp/argus_socket:/tmp/argus_socket

CSIカメラの映像へDockerコンテナ内部からアクセスできるようにするためのvolumeマウントオプションです(([NVIDIA Jetson プラットフォームでの ROS2 と AI を使用したロボットアプリケーションの実装

NVIDIA Japan - Medium](https://medium.com/nvidiajapan/implementing-robotics-applications-with-ros-2-and-ai-on-jetson-platform-2-20772bb9423c)))。CSIカメラでなくUSBカメラを使う場合は、ここは`--device /dev/video0`とします（ビデオデバイスの番号は環境に応じて変えてください）。

--runtime nvidia

NVIDIA Dockerを明示して実行します(([NVIDIA Docker って今どうなってるの？ (20.09 版)

NVIDIA Japan - Medium](https://medium.com/nvidiajapan/nvidia-docker-%E3%81%A3%E3%81%A6%E4%BB%8A%E3%81%A9%E3%81%86%E3%81%AA%E3%81%A3%E3%81%A6%E3%82%8B%E3%81%AE-20-09-%E7%89%88-558fae883f44)))。今回紹介した手順では`/etc/docker/daemon.json`を編集して常にNVIDIA Dockerを使うようにしているのでなくても大丈夫なオプションですが、うっかり初期設定を忘れてても使えるように念のためつけています。

dusty-nv/ros_deep_learningのDockerイメージ

次にNVIDIA社が公開しているHello AI WorldのROSラッパーであるdusty-nv/ros_deep_learningをインストールし、ビルドしてみます。

まずはDockerイメージを作成します。

cd ~/jetson-nano-containers/l4t-r32.4.4/ros-deep-learning-melodic
sudo docker build -t ros-deep-learning:melodic-l4t-r32.4.4 .

ビルドが終わったらDockerコンテナを起動します。

sudo docker run --network host -v /tmp/argus_socket:/tmp/argus_socket --runtime nvidia --rm -it ros-deep-learning:melodic-l4t-r32.4.4

Dockerコンテナ内で以下のコマンドを実行すると、ROSノードが起動します。 video_source.ros1.launchを起動することで/video_source/rawと言う名前でsensor_msgs/Image形式のROSトピックが配信されます。

catkin source
roslaunch ros_deep_learning video_source.ros1.launch input:=csi://0

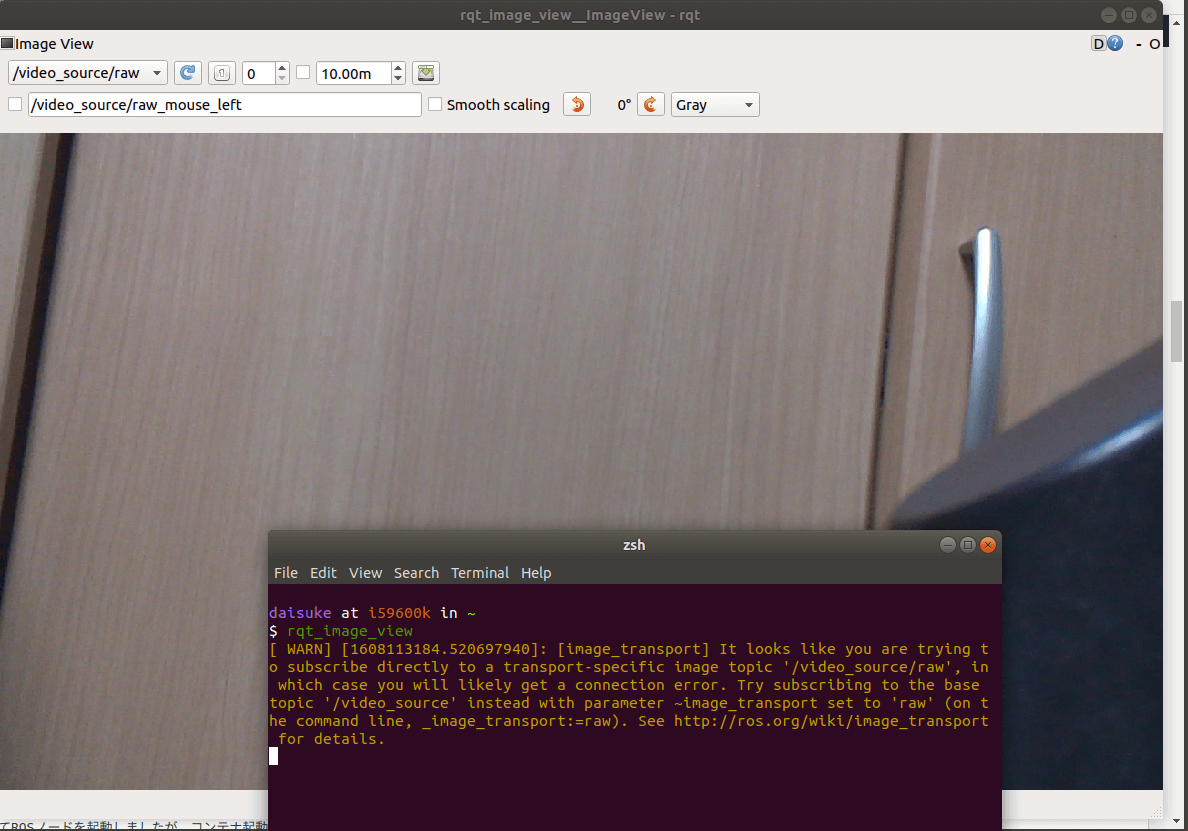

ノートパソコンのROS_MASTER_URIとROS_IPを適切に設定すると、以下の図のようにrqt_image_viewでノートパソコンからカメラ映像を確認できます。

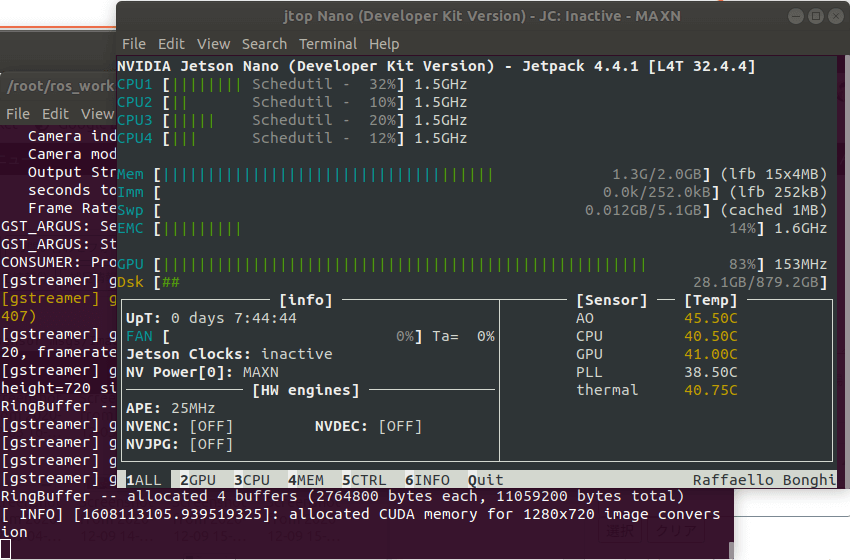

Dockerコンテナにログインしていない別の端末でjtopを実行すると、以下の図のようにGPUを利用していることを確認できると思います。

以下のようなエラーが出て映像が配信できない場合は（Dockerコンテナ内ではなく）Jetson Nano上でnvargus-daemon.serviceをリスタートすると解決する場合があります。

[ERROR] [1608112817.619973258]: failed to capture next frame
[gstreamer] gstCamera -- onPreroll
[gstreamer] gstCamera -- map buffer size was less than max size (1382400 vs 1382407)

nvargus-daemon.serviceは以下のコマンドでリスタートできます。

sudo systemctl restart nvargus-daemon.service

今回はDockerコンテナ内でコマンドを実行してROSノードを起動しましたが、コンテナ起動時に直接ROSノードを起動することもできます。

sudo docker run --rm -t --network host -v /tmp/argus_socket:/tmp/argus_socket ros-deep-learning:melodic-l4t-r32.4.4 \
roslaunch ros_deep_learning video_source.ros1.launch input:=csi://0
