Raspberry Pi 3用Ubuntuイメージの作成方法(Server版)

Ubuntu MATEのイメージ編集し、Raspberry Piで使いやすくしました。

このエントリはその編集内容のメモです。

こちらのページの内容は一部古くなっています。最新版の情報はこちらです。 /archives/1308

背景

Ubuntu WikiでRaspberry Pi 3用のイメージファイルが公開されていますが、そのままではapt upgradeコマンドで起動しなくなってしまったりと扱いにくい状態なのでUbuntu MATEのイメージファイルを編集しました。

その手順をメモ&イメージファイルを公開しておきます。

なお、Ubuntu Wikiで配布されているイメージファイルは/boot/config.txtを編集することで問題なくアップデートできるそうです。詳細はこちら。

手順

公式サイトからUbuntu MATEのイメージファイルをダウンロード
Raspberry Piで初期設定
イメージファイルをバックアップ
バックアップしたイメージファイルの編集
編集したイメージファイルの圧縮

以上の手順でイメージファイルの作成をします。作成したイメージファイルはこのエントリの「作成したイメージファイル」で公開しています。

イメージファイルの準備と書き込み

Ubuntu MATEのイメージファイルをダウンロードし、microSDに書き込みます。

まずは、ダウンロードしてきます。ブラウザでUbuntu MATEのサイトから、または以下のコマンドでダウンロードします。先ほど、「作成したイメージファイル」からダウンロードした場合はこの手順は不要です。

cd ~/Downloads
wget https://ubuntu-mate.org/raspberry-pi/ubuntu-mate-16.04-desktop-armhf-raspberry-pi.img.xz

Ubuntu

書き込む前に、/dev/mmcblk*として認識されているディスクがないことを確認します。

ls /dev/mmcblk*

ここで、ls: /dev/mmcblk* にアクセスできません: そのようなファイルやディレクトリはありませんと返ってくることを確認してください。

UbuntuでmicroSDに書き込む際は以下のコマンドで書き込みできます。

sudo umount /dev/mmcblk0
xzcat ubuntu-mate-16.04-desktop-armhf-raspberry-pi.img.xz | sudo dd of=/dev/mmcblk0 bs=1M

書き込みが終わったら、microSDの準備完了です。

OS X/macOS

OS X/macOSの場合はddコマンドのオプションが異なります。 microSDを指す前と指す後で2回以下のコマンドを実行します。

diskutil list

/dev/disk2 (external, physical)が増えており、これがmicroSDであることがわかります。

ここで違うdiskを選択すると、最悪の場合OSが起動しなくなる場合があります。

diskutil umountDisk /dev/disk2
xzcat ubuntu-mate-16.04-desktop-armhf-raspberry-pi.img.xz | sudo dd of=/dev/rdisk2 bs=1m

ここで、ofに/dev/disk2ではなく、/dev/rdisk2を指定します。

rdiskはdiskと違い、アンバッファモードなのでバッファモードより書き込みが数倍速いです。

時間がかかりますが、Ctrl+Tできちんと動いている確認できます。

書き込みが終わったら、EjectしてmicroSDの準備完了です。

diskutil eject /dev/disk2

Raspberry Piのセットアップ

GUIでの設定が必須ですので、Raspberry Pi 3にモニタとキーボード、マウスを接続します。

設定に関してはこちらのサイトが大変丁寧にまとまっていましたので紹介しておきます。

第48回「ラズベリーパイにUbuntu MATEをインストール！」 | Device Plus - デバプラhttp://deviceplus.jp/hobby/raspberrypi_entry_048/

初期設定後、Terminalを起動します。Ctrl+Alt+Tで起動します。

まずは自動アップデートを無効にします。

sudo systemctl disable apt-daily.service
sudo systemctl disable apt-daily.timer

aptのパッケージリストを更新してアップグレードしておきます。少々時間がかかります。

sudo apt update
sudo apt upgrade

よく使うパッケージでまだインストールされていないものをインストールしておきます。 curlやwgetなどはすでにインストールされているようです。

※ここではaptでraspi-configをインストールするようなコマンドを紹介していますが、実際にはsnubbegbg/install_raspi-configを使用して最新版のraspi-configをインストールしています。DeviceTreeを無効にするとUbuntu MATEで無線LANが使用できなくなるなど様々な不具合に遭遇したためです。DeviceTreeを無効にするオプションのない20160527のraspi-configをインストールしています。

sudo apt install git raspi-config

デバイスドライバのビルドの際に必要なカーネルのソースをダウンロード・インストールしておきます。

sudo apt install dkms gcc-4.7
sudo apt-get install -f
wget http://phil.lavin.me.uk/downloads/linux-headers-rpi/linux-headers-4.1.19-v7%2B_4.1.19-v7%2B-2_armhf.deb
sudo dpkg -i linux-headers-4.1.19-v7+_4.1.19-v7+-2_armhf.deb
sudo chmod -R g+r /usr/src/linux-headers-4.1.19-v7+/*
sudo chmod -R o+r /usr/src/linux-headers-4.1.19-v7+/*

Raspberry Piを何かに組み込んだまま使う場合はGUIを使うことはないと思いますので、アンインストールします。これだけで1GB以上空き容量を確保できますのでお勧めです。アンインストールするにあたり、起動時にConsoleで起動するように設定します。 raspi-configを起動します。

sudo raspi-config

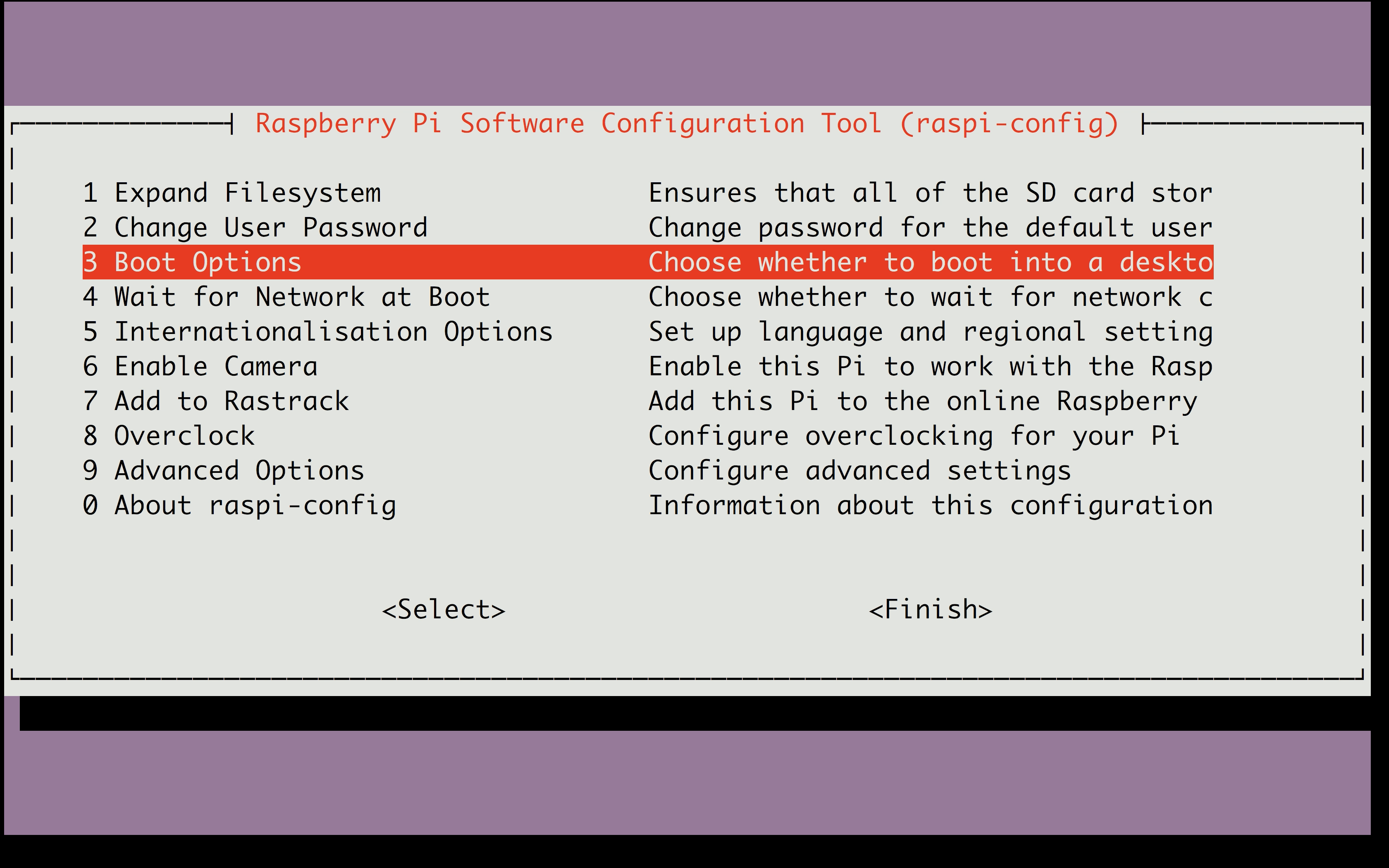

"Boot Options"を起動します。

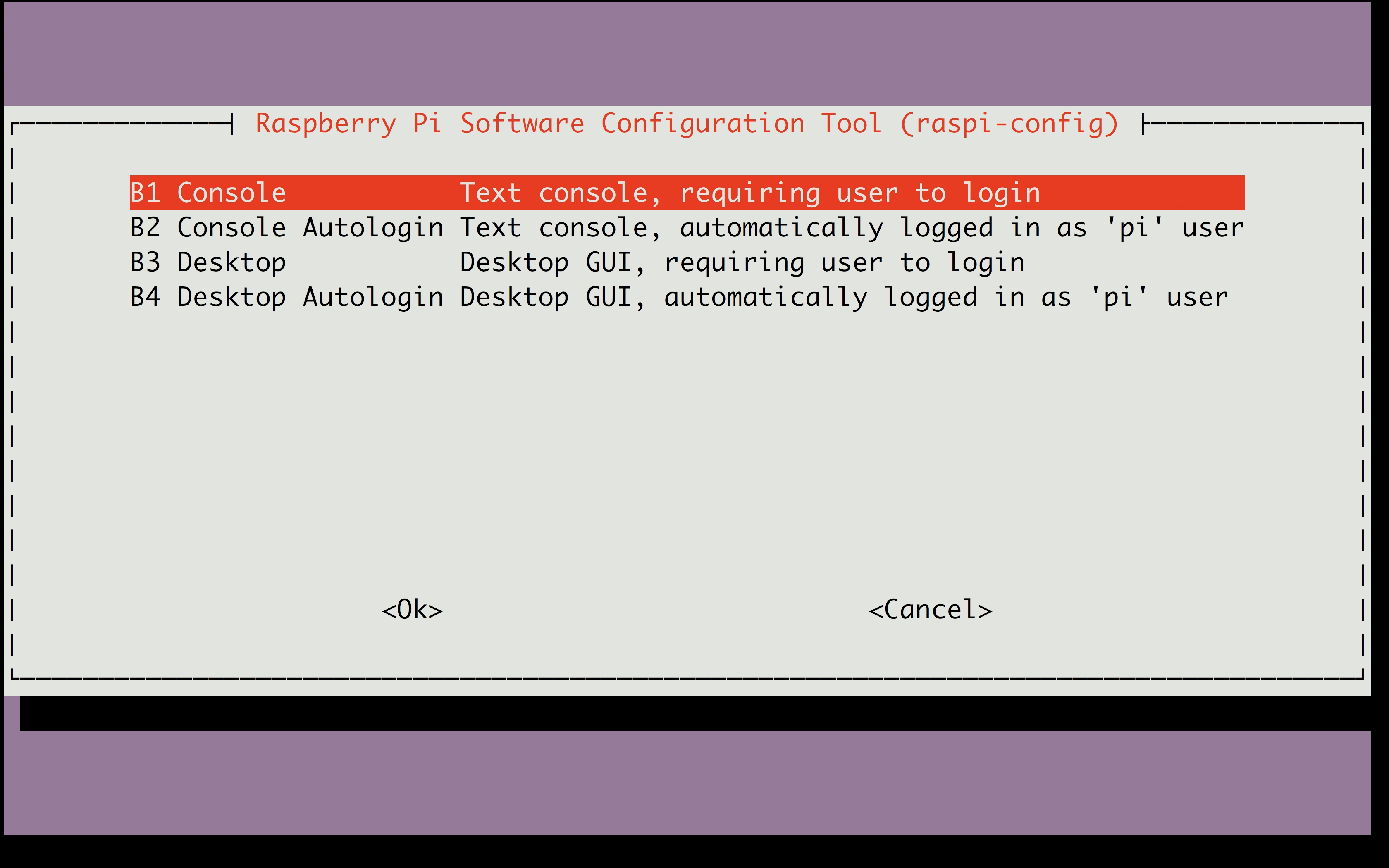

"Console"を選択します。

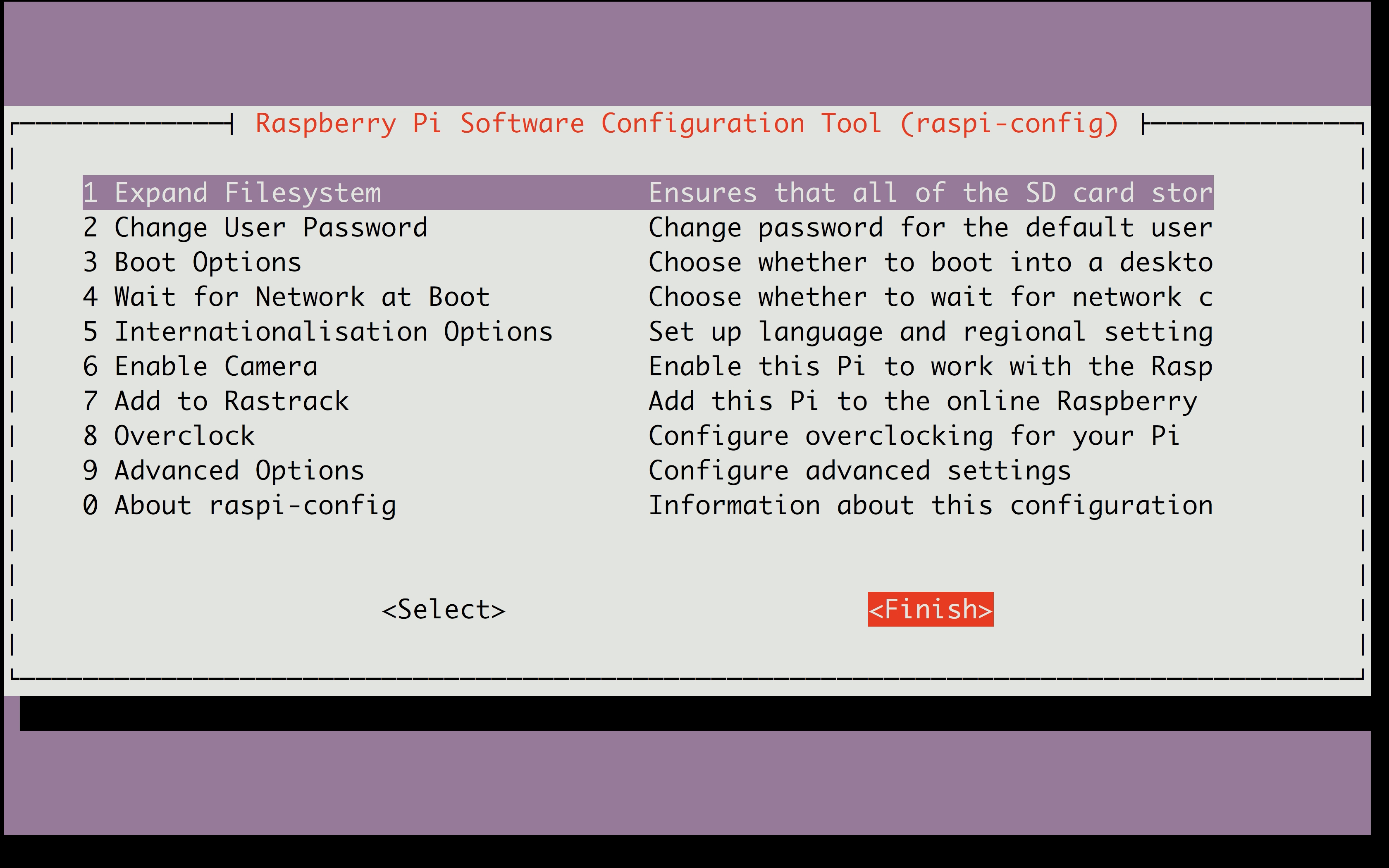

"Finish"を選択します。

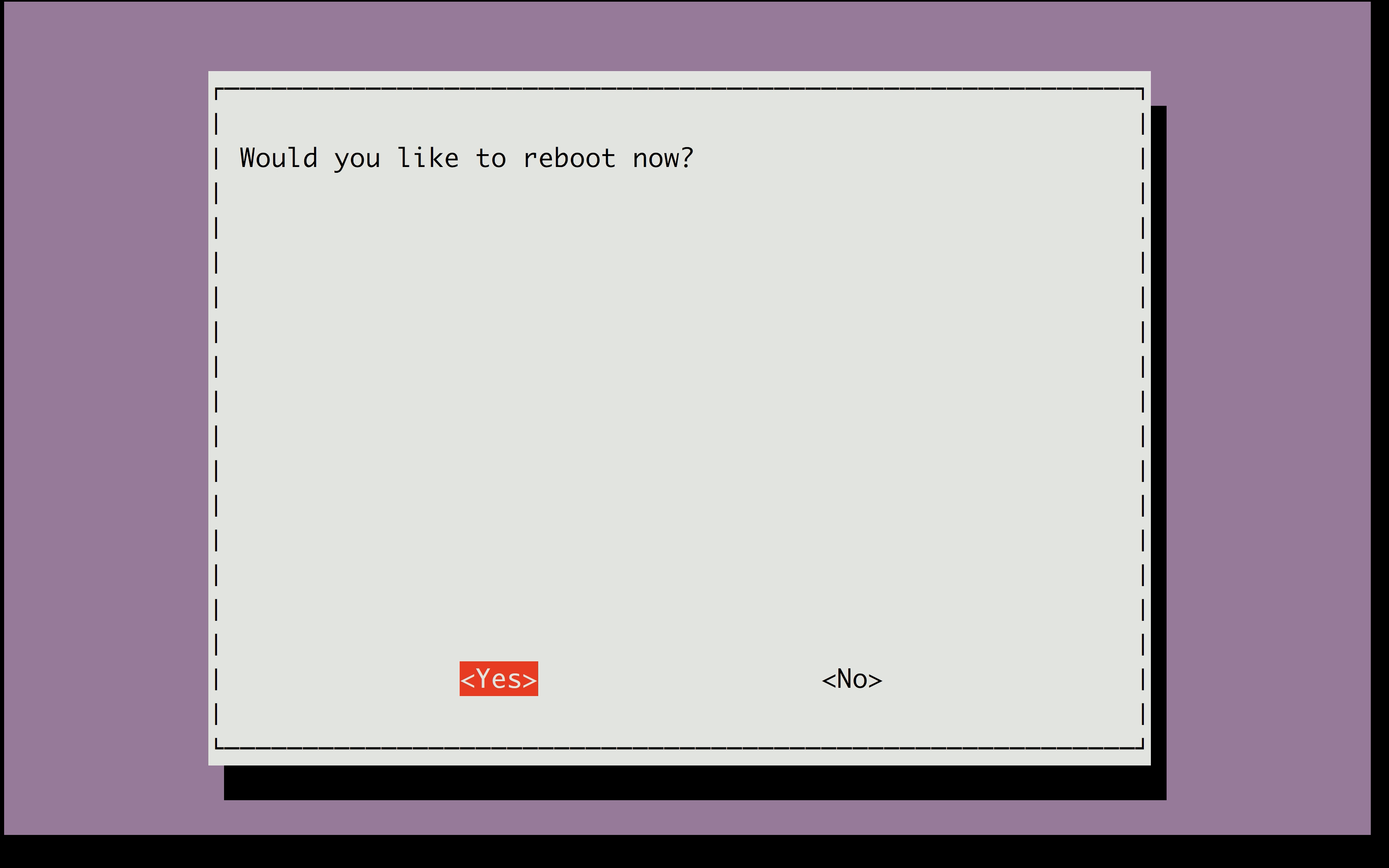

再起動するか確認されるので"Yes"を選択し、再起動します。

再起動後、使用しないパッケージをアンインストールします。

sudo apt purge network-manager brltty brasero account-plugin* adwaita-icon-theme thunderbird vlc scratch mate-* ubuntu-mate* libreoffice*
sudo apt autoremove

net.ifnames=0を/boot/cmdline.txtに書き加えます。これを書き換えることによって有線LANがeth0として認識されるようになります。

sudo vim /boot/cmdline.txt

書き換え後は以下のようになります。

ubuntu@ubuntu:~$ cat /boot/cmdline.txt
net.ifnames=0 dwc_otg.lpm_enable=0 console=tty1 console=serial0,115200 root=/dev/mmcblk0p2 rootfstype=ext4 elevator=deadline rootwait quiet splash

ここまでの作業が完了したら再起動し、再びきちんと起動することを確認しておいてください。 Ubuntuマシンでの操作に移るのでシャットダウンします。

sudo poweroff

PCでのセットアップ

シャットダウン後、microSDを取り外してUbuntuマシンに差し込みます。先ほどとは異なり、今回はmicroSDのデータを読み込みます。

cd ~/
sudo dd if=/dev/mmcblk0 of=ubuntu.img

ディスクイメージをマウントします。

sudo kpartx -a ~/ubuntu.img
sudo mount /dev/mapper/loop0p2 /mnt/

マウントしたイメージを編集します。

cd /mnt/home/ubuntu
rm .sudo_as_admin_successful
rm .bash_history && touch .bash_history
rm .viminfo
rm .lesshst
cd /mnt/etc
sudo rm -rf NetworkManager

ついでにログファイルもきれいに消しておきます。

sudo find /mnt/var/log/ -type f -name \* -exec cp -f /dev/null {} \;

ディスクイメージの圧縮時に圧縮率が高まるように、未使用領域をゼロ埋めします。

sudo dd if=/dev/zero of=/mnt/dummy bs=4096
sudo rm /mnt/dummy

ゼロ埋めした/mnt/dummyを削除したらアンマウントして圧縮します。

cd ~/
sudo umount /mnt
sudo kpartx -d /dev/loop0
xz -vk ubuntu.img ubuntu-mate-16.04-desktop-armhf-raspberry-pi-no-gui-20170129.img.xz

以上でイメージファイルの準備は完了です。

/etc/udev/rules.d/70-persistent-net.rulesではなく、/lib/udev/rules.d/80-net-setup-link.rulesによってeth0が認識されているのでこのイメージを書き込んだmicroSDはどのRaspberry Piに差しても起動させることができます。
